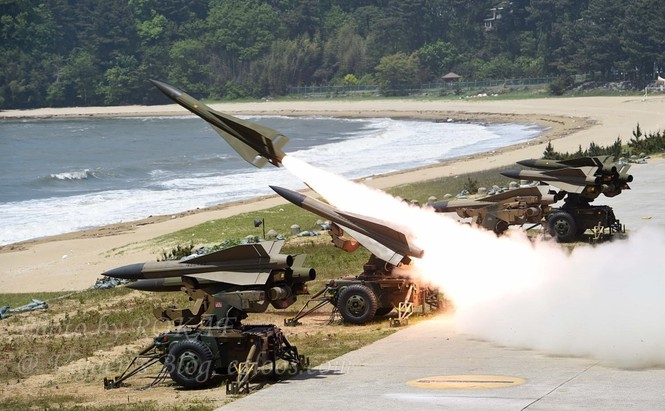

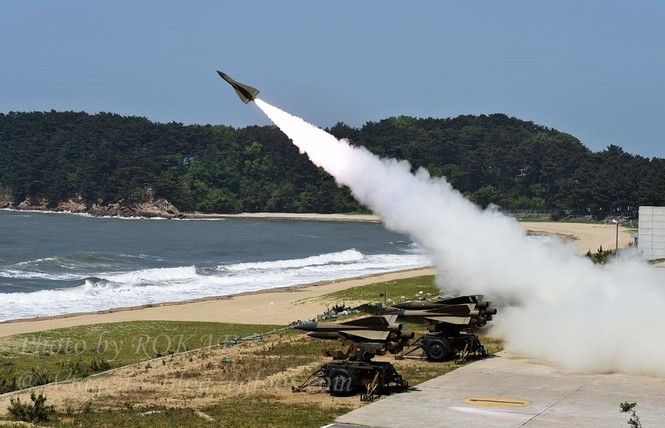

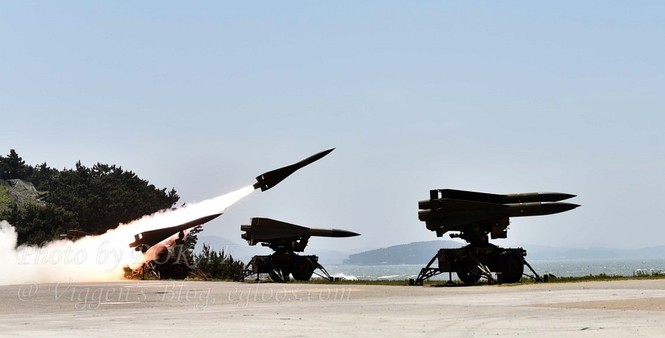

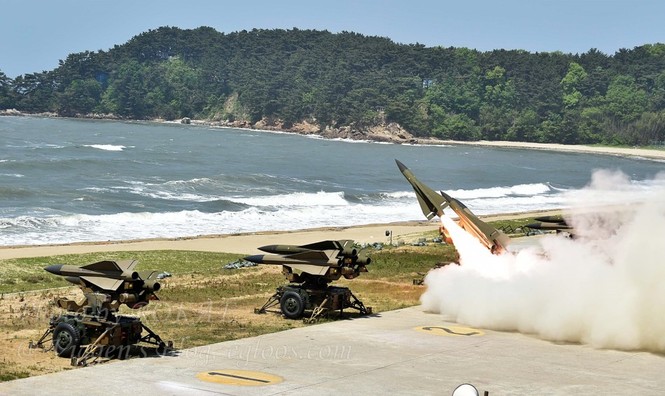

Tổ hợp MIM-23 thường được trang bị 4 đài radar bắt mục tiêu – dẫn đường tên lửa, 6 bệ phóng (3 đạn tên lửa/bệ) và một số thành phần hỗ trợ khác. Tổ hợp MIM-23 trang bị đạn tên lửa MIM-23A dài 5,08m, đường kính thân 0,37m, sải cánh 1,21m, lắp đầu đạn nổ mảnh nặng 54 kg và trọng lượng phóng 584 kg.
 |
Tên lửa có thể tiêu diệt mục tiêu ở cự ly 2-25 km, độ cao bay tối đa 11.000m, tốc độ hành trình Mach 2,4. MIM-23A lắp đầu tự dẫn radar bán chủ động – công nghệ hiện đại vào thời điểm đó.
 |
Bốn loại radar gồm: đài radar bắt mục tiêu tầm cao AN/MQP-35, đài radar bắt mục tiêu bay thấp AN/MPQ-34, đài radar chiếu dọi mục tiêu năng lượng cao AN/MPQ-33/39 (dùng để theo dõi mục tiêu, dẫn đường tên lửa) và đài radar xác định cự ly AN/MPQ-37.
 |
Nguyên lý cơ bản khi tấn công mục tiêu, hệ thống radar mặt đất của tổ hợp sẽ phát sóng đến mục tiêu, các sóng phản xạ từ mục tiêu trở lại sẽ được radar đạn tên lửa bắt được. Sau đó, các tín hiệu sẽ chuyển thành lệnh để điều khiển tên lửa bám bắt và dẫn nó tới mục tiêu.
